车载称重解决方案

铲车称重系统

产品名称: 铲车称重系统

产品型号:

       车载称重系统是一种智能化的电子装置。它采用微电子计数与信息技术,利用可开,灵敏的传感元件和控制元件,实现了电子测量监控自动报制动等功能。在载重车上再配合装有GPS卫星定位系统无线通讯传输系统及RFID射频识别系统带打印等;它的实效功能十分完备。

     载重汽车上装有车载称重系统之后,不管是散装货物还是 集装箱货物,不用过磅,货主、运输各方都能通过仪表显示,实时观察到车载货物的重量。据物流公司提供:物流运输都按吨/公里收费,货主与运输单位经常为车载货物的重量产生矛盾,安装上车载称重系统之后,货物的重量一目了然,不会与货主因重量产生矛盾。

     车载称重系统在国外已较为普及,在国内车载称重系统还处于初级阶段。我们将在这一基础平台上,进一步开发出各种形式的专用车载称重系统,提供我国衡器在车载称重系统方面的技术水平。

产品介绍 技术参数 细节特点 视频

该产品是一款高精度的动态计量设备,可广泛的安装在各种型号的装载机上称重而不影响装载机原来的结构。可称量煤或焦炭、有色矿、土方、花岗岩或大理石、沙子、碎石砖、工业及民用垃圾、挖掘材料及建筑材料添加料等。由液压传感器和称重仪表组成,全动态计量,操作过程无需人工干预,自动累加,称重仪表可设置全中文信息,如计量单位、过磅员、货物品种等,并可直接打印。按规定程序操作,精度误差可控制在1%,无论进口、国产各种型号均可安装。

工作原理

在装载机油路上安装两个压力传感器,通过举升对进油压力和回油压力的自动检测,将压力信号转换为电信号,经过A/D转换,使模拟信号变为数字信号,经微处理器进行数据处理,显示出重量值。铲斗每升降一次,安装在大臂上的位置传感器就会自动检测经过这个位置时的传感器信号,微处理器就存入一个重量值,一直累加到予置的重量为止并进行声光报警、记入到总累加量中。并实现后续的数据处理,打印,存储等功能。

使用场合

1、装车防止超载:

广泛应用于港口、铁路、矿山、货场等领域,能使装载机在装运货物时能按计划装卸,省时、省力,防止超载、超运;减轻设备磨损,降低运输成本,提高工作效率。

2、 配料

在工厂可以通过对散料进行精确的配比,实现配料的功能。让司机能够准确的掌握物料比例。

计算产量和消耗:可以精确的知道每天的产出比,让企业经营者清楚的知道掌握每天的产量和消耗。

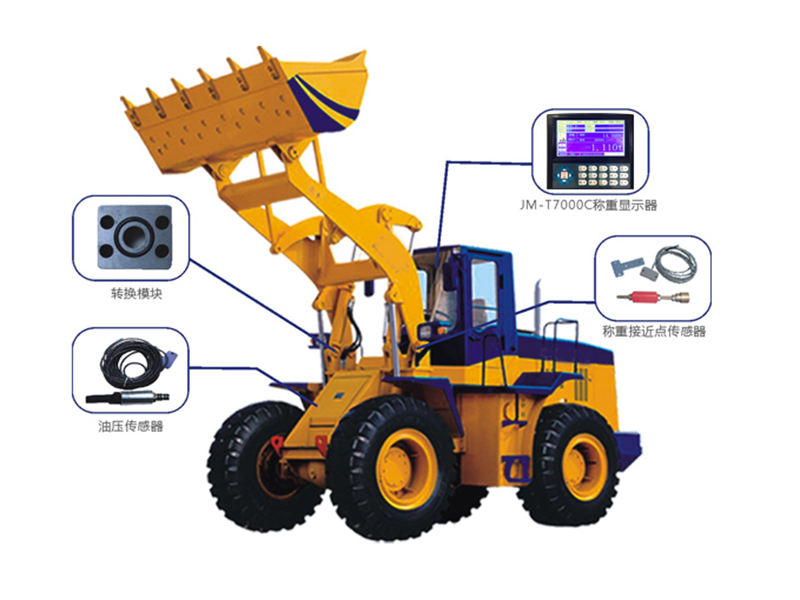

产品组成

装载机电子秤装箱清单

名称

规格

数量

用途

备注

生产厂家

主传感器S1

QZS

1

测量主油路压力

测进油路压力

slck

副传感器S2

QZS

1

测量回油路压力



slck

位置传感器



1

测量力臂位置,开关油路传感器

又称接近开关,

控制电子秤开始

计量的位置

slck

法兰盘



2

将传感器接入油路

订货时先报

装载机型号

slck

仪表

XK3169

1

显示数据,打印磅单

含打印机

slck



技术参数

 ·★精度:正负0.5—1%,达到国际合法计量组织OIMLYb)精度等级。

 ·★显示分度值:1kg10kg20kg50kg100kg.

 ·★工作电压:12~24V(正负30%)

 ·★工作电流:200mA300mA

   ·★工作温度:1、液晶显示-25度到125

 ·★最小称量:200kg

 ·★电子秤显示:清晰的LED液晶显示7寸大屏显示,工业电容屏

   ·★最大称重30吨

   ·★最大累计量:10000吨

 ·★车号存储:999组数据

·★货名存储:10组,可任意更改

·★司机,公司名称等任意设置

功能及特点

★ 油门自动补偿,我们在校准的时候会自动记录每次举升时的油门并进行补偿,无论小油门还是大油门,或是中油门,仪表都会自动记录当时的传感器数据,在仪表补偿以后显示准确的重量。

·★耐高温传感器,我公司采用的高温补偿技术在车辆长时间工作后,液压油的温度可达到100度以上,称重传感器长期在高温下工作无故障,也不会减少寿命

★ 单铲显示、累计量显示、总累计量显示,余重显示等多中信息显示,并有友好的开机界面显示,可以任意更改开机界面的公司名称、电话以及图片,主界面上可以显示油路进油和回油的工作状态,位置传感器工作状态,可能误差,斗数等各种信息。

★ 数据下载功能,我们的XK3169型仪表带有RS232数据输出,可以连接

1、 打印机(注:我们标配的带有独立式热敏打印机)

2、 无线大屏幕(远距离传输,理论上无阻挡2000米)。

3、 sd卡下载,可以插入SD存储卡,实现称重数据实时记录,将数据转存到电脑上实现保存。



采用双液压传感器及高精度AD转换器,精度更高。

采用温度传感器进行温度补偿。

采用人性化设计,信息设置完毕后,称重过程全部自动完成,自动累加,无需人工操作。

·★采用7点阵彩色大屏幕液晶,显示清晰。

·★全中文菜单提示及中文帮助信息。

·★全中文拼音输入,可输入任意单位名称、货物种类、过磅员等任意信息,并打印。

·★仪表和键盘均有背光显示,方便在夜间或坑道使用。

累计装载重量设定和显示,报警功能;

单斗重量称重和累计,显示功能;

货车车型选择或输入功能和货车车号录入功能;

操作者,装载机编号和装车站代号输入功能;

作业时间(年,月,日,时,分)记录功能;

作业基本数据存储,打印功能;

仪表采用高强度外壳,防撞、防腐、防尘。

采用动态采样和模煳算法,实现动态标定和动态称量,无须停斗,举升过程中自动称重。

可以中文录入不同客户名称,多达1000条存储记录。

单次累计重量可查询1000条记录。

超重报警功能。
