产品名称: 货车测量系统
产品型号:
车辆宽高测量原理(长度检测原理相同)

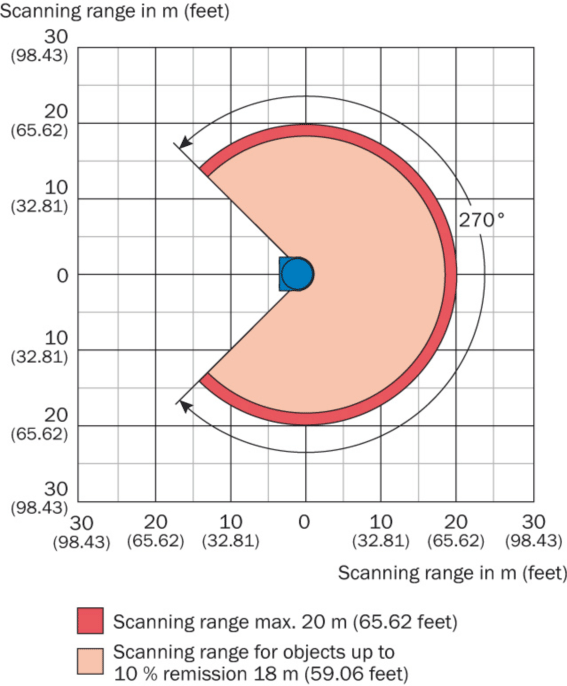

1. 激光扫描仪安装在车道的正上方,激光扫描仪发射激光束并形成一个扇形扫描区,当有车辆经过此扇形扫描区域时,每个测量点形成一个车辆的截面扫描轮廓:
2.车辆通过激光测距传感器时,系统得到一系列离散的轮廓,根据这些轮廓信息可以判断出车辆最大高度和最大宽度。获取通过车辆的最大宽度和最大高度。
3. 如下图所示,将传感器扫描获得的车辆轮廓所包含所有扫描点都转换成坐标系的坐标点,分别记录其坐标X 值和Y 值。对传感器扫描车辆轮廓的所有扫描点,对其坐标X 值和Y 值分别比较,获得其X 值最大值Xmax 和Y 值最大值Ymax;X 值最小值Xmin 和Y 值最小值Ymin。即可确定车辆的宽度L =Xmax-Xmin;高度H=Ymax-Ymin。
车辆车型识别案例
1.收费站车型识别收费
Requirement:对于一些交通行业的特殊要求,需要根据车辆
的体积对车辆进行分类,或者根据体积对车辆进行收费。

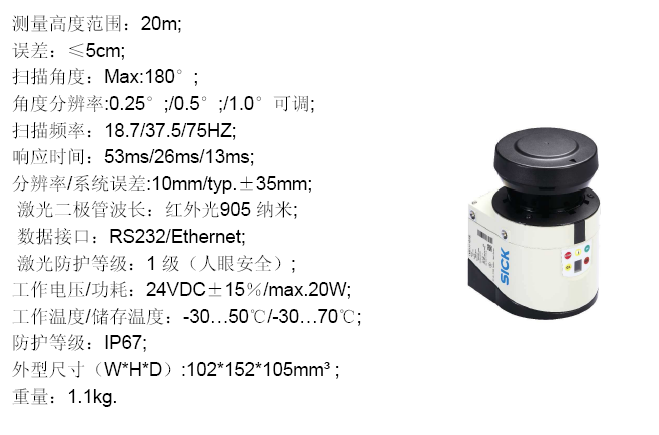

Solution:通过三个LMS111的组合可以保证激光测量系统发出
的激光检测到车辆的每一个部分,可以重构出车的三维轮廓
,从而识别出车型。
车辆车型识别案例
2.车型分类
Requirement:在道路交通控制管理方面,需要收集车型的数据。
实时收集和分析车流车型信息

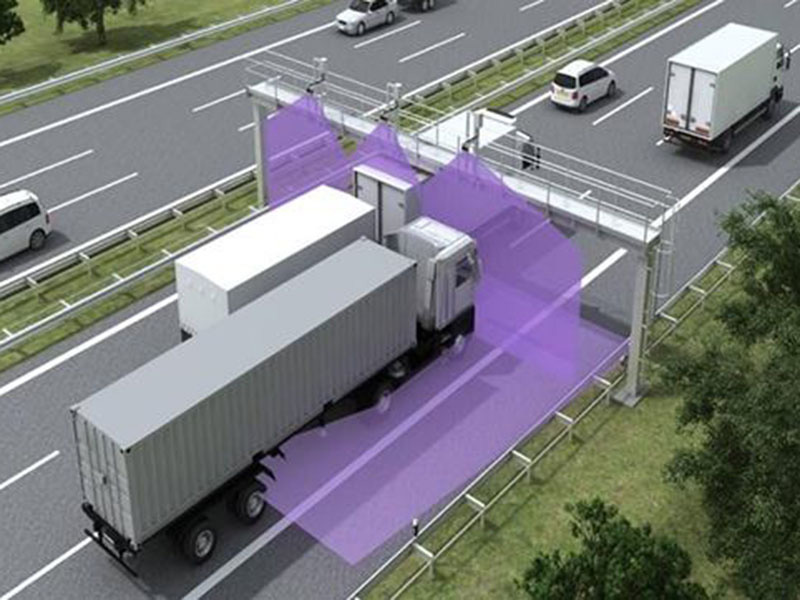

安装在龙门架上的激光扫描器,(扫描面垂直于行进方向,测车辆宽高,扫描面平行于行进方向测车辆长度),可以精确的测量车辆的轮廓数据。
扫描面处于轮胎高度平行于路面的扫描器,可以测量车辆的车轴数。
通过事先设置好的软件,把这些数据进行分析就可判断车型。
1、具体工艺:八角监控杆外表处理:酸洗磷化后热镀锌喷塑。 焊接平整、光滑牢固可靠。外型:等径、锥型、变径。
2、基本结构:道路交通信号杆、标志杆应由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。
3、在施工时,基础为现场浇注。浇注前在事先挖好的坑槽中铺20CM厚沙垫层。标志杆的基础上表面与杆周围最近处的道路基础设施的标高相同。
4、安装符合国标的标志牌面积不超过4.5平方米时抗风能力为8级。 标志杆安装完毕后,5、焊接地脚螺母保护帽。
6、外表处理热镀锌喷塑;
7、抗风力:32kg/mh。
1)、海拔高度:1000m
2)、最高所温:+45℃
3)、最低气温:-30℃
4)、最大日温差:30℃
5)、最大风速:45m/s
6)、覆冰厚度:12mm
7)、最大月平均相对温度:不大于9%(25℃)
8)、地震裂度:里氏8级
9)、外表处理:酸洗磷化后热镀锌喷塑。
10)、焊接平整、光滑牢固可靠
11)、外型:等径、锥型、变径
8、基本结构:道路交通信号杆、标志杆应由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。
9、立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。
10、监控立杆规格:
1).基本结构:常用监控立杆,道路监控杆,电子警察立杆,八角由立杆、连接法兰、2).造型支臂、安装法兰及预埋钢结构构成。
3).监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。
4).监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护,镀锌层均匀且厚度不小于55μm。
5).监控立杆及其主要构件结构装配的质量应满足下列要求:
6).监控立杆及其主要构件高度允许偏差±200mm;
7).监控立杆及其主要构件截面尺寸允许偏差±3mm;
8).监控杆及其主要构件安装后塔轴线位移允许偏差±5mm;
9).监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000;
10).监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。
11).钢结构的联接螺栓应简单统一,螺栓规格宜不小于M10,连结应有防松动措施,且牢固可靠。
12).监控立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷。
13).在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200.
14).监控立杆及其主要构件具备防雷功能。摄像头的非带电金属形成整体,通过外壳上的接地螺栓与接地线连接。
15).监控立杆及其主要构件外壳的防护等级不小于:IP55,立杆及其主要构件的防护等级应满足露天使用环境的要求。
16).监控立杆及其主要构件应能实现电动和手动升降,升降过程应保持匀速、平稳、安全,在升降速度为8m/min的条件下,电动机功率应≤450W;手动扭转应≤40N.m。
17).监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4欧姆。
18).监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定,应按照要求提供具体安装图样及必要的施工要求(具体应包含:基础混凝土强度不得低于C20;基础顶部应预埋M24地脚螺栓,螺栓露出基础高度应不小于100mm,螺栓的预埋位置偏差不得大于±2mm;引入电缆预埋钢管的位置及规格等)。
19).专业监控立杆,不锈钢监控杆,摄像机立杆,电子警察立杆,室外防水箱,室外温控设备箱厂家推荐
