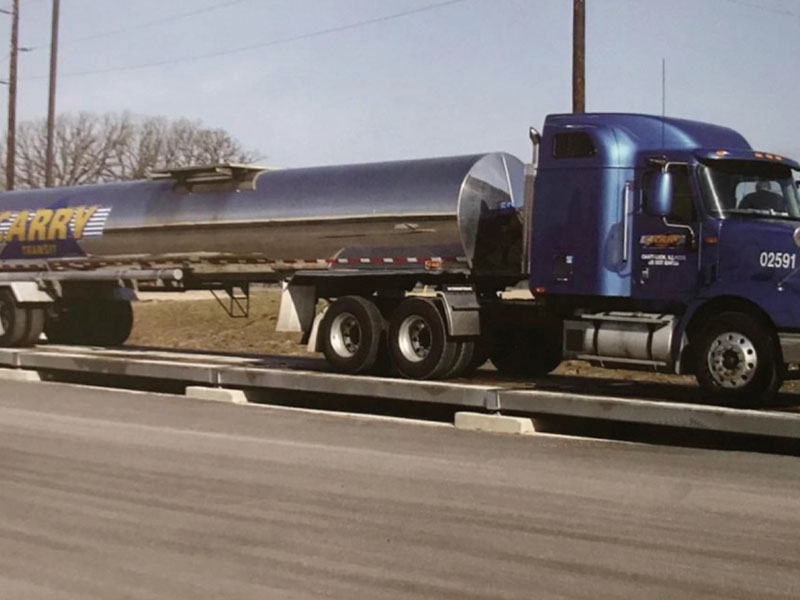

产品名称: 防爆汽车衡
产品型号: EX10-150T
适用场合为化工、医药、石油、粮食、纺织等行业均需使用防爆系列衡器。
1.秤台制作:优质钢板制作,面板钢材一次成型,减少焊接点,且采用力学秤台设计,秤台过载上限达到150%,承受力更强,更耐用;台面尺寸可以定制。
2.人性化设计:受专利保护的承载活动可调整旋转支脚,对地面的要求较低(一般的地磅在水平不平衡情况下,对称量结果是有一定的影响)。
3.根据用户需要选配不锈钢或者合金钢防爆传感器,精度高,互换性好,综合性能强,对温度系数,非线性,滞后和蠕变等进行自动补偿。
4.零位自动跟踪功能,记忆高精度,称量稳定,省电的集成线路,具有防水型轻触按键,3秒以上称重仪表自动进入省电模式,内置畜电池,可充电,充满电后电池约可以用36小时。
5.slck公司的防爆模式有三种:
1、本安型:对电子衡器的所有部件均采用本安型防爆措施, 适用于绝大多数的爆炸性环境。 本安型防爆标志. ExibⅡCT4/T5;
2、隔爆型:对电子衡器的某些部件采用隔爆箱进行隔离防 爆,但隔爆箱以外的部件及接口仍需进行本安处理。 隔爆型防爆标志:ExiadⅡBT6;
3、复合型:电子衡器的所有部件一部分放置在危险区, 另一部分放置在安全区,一般在危险区的传感器、接线盒等均用本安型,然后在安全区通过关联设备和普通仪表相连。此模式由于操作是在安全区,所以配置相当灵活。
复合型防爆标志:ExiaⅡCT6;
创高刚性高强度,简单、设计结构感强,操作方便。所有的部件在出厂前都经过了严格的制造和检验,来确保各部件始终如一的高品质,从而保证了稳定可靠的计量精度和计量重复性。
额定称量:10T-150T
最大安全过载:200%FS
分度值:0.5kg
防爆传感器数量:4套或10套
防爆仪表:一套
防爆接线盒:一套
度数时间:<3秒
秤台钢性:1/1000
安全系数:>2.5
精度:OIML Ⅲ级
电源:AC187~242V,49HZ~51HZ
秤台防护等级:室外工作,防护等级IP68
使用环境:粉尘大的场所正常使用
使用温度:-30℃~75℃
相对湿度:约100%
标准秤台面尺寸:(可定制)
概述:U型钢秤台设计
秤台结构优劣的最重要的指标是秤台刚度,刚度是指秤台受载后抗变形的能力,由刚度指标f来决定,f=最大绕度值/支点跨度,★秤体整体刚性优于1/1000以满足高频次和重载的使用,秤体强度≥2.5。本公司秤台设计采用飞机机翼及金门大桥蜂窝结构,达到强度高、刚度好的效果,★秤台安全载荷达到150%FS以上,其设计为特点:
材料及设计:承重台材料选用优质型钢及板材,其化学成分和力学性能符合GB700-88《普通碳素结构钢技术条件》的规定。承重台台面设计应为一个整体平面,秤体材料采用A3钢整体全台面花纹板,有效防止车轮打滑,台面没有任何附着物及沟槽,使得雨水、污水不能通过承重台表面渗漏到汽车衡秤体内部,有效防止雨水、污水对承重台内部的腐蚀。在秤台的内部结构中,横截面中幅板(立筋板)和纵向截面中支点跨距对刚度影响最大,鉴于此承载★台面板面板厚度为12mm,主梁为360-mmU型梁6条、厚度8mm,横端钢板厚度20mm,秤台安装高度厚度达到450mm,(本公司所用钢材均采用宝钢、首钢、鞍钢、韶钢及武钢等大型钢铁厂生产的A3优质钢材制作,面板均采用开平钢板整板焊接,从源头保证秤体的强度和韧性,U型梁均采用一体化整板折弯,不焊接,不拼板,保证了称体的抗扭冲击力)从而保证秤台整体的刚性。秤体任两肋板间距均小于一个轮胎的宽度,确保车辆在秤上任何图位置均有有效支撑筋板。传感器支撑座的设计方便维修人员安装和更换传感器;横端板为整体铁板,不拼接件;传感器支撑板座与横端板、大梁及台面焊接结实可靠;秤体面板为整块钢板,不留检修孔或传感器安装孔。秤体所用的材料都有生产厂家出具的质量保证书、实验报告、检验记录和合格证书。称台的不变形,才能在使用过程中秤体的受压力均衡,这样不但保证了称量的精准度,而且延长了传感器的使用寿命,也增加了整台秤的正常使用寿命,和减少了维修的可能性。
