产品名称: 集装箱超偏载安全管理系统
产品型号:
集装箱超偏载安全管理系统”主要包括 4套TLS-x-T2k数字钮锁力传感器（双箱吊具为8套）、1 台 GK-JXH-C300型IO 模块转换盒（数据采集转换变送器）、1 台WF-CB300称重显示控制仪（附带彩色触控显示屏）、票据打印机、预制电缆等。

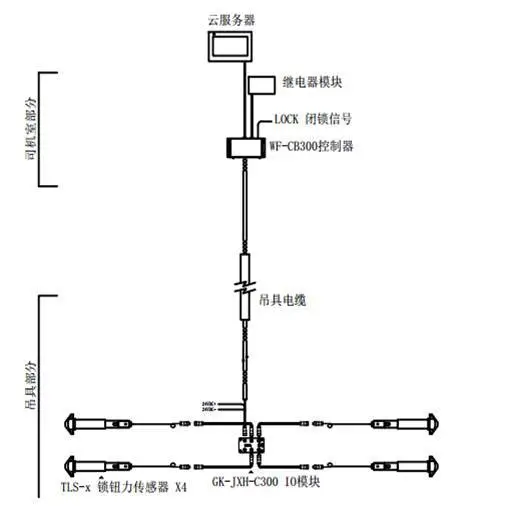

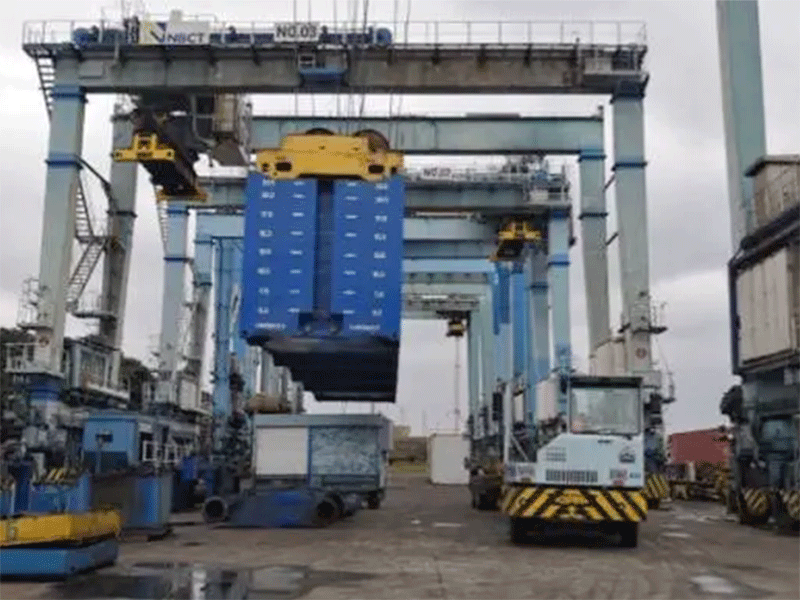

四个钮锁传感器安装在吊具上，IO 模块转换盒（数据采集转换变送器）安装在吊具电控柜内，IO 模块转换盒采集的传感器称重数据，通过吊具电缆芯线（或者无线通讯可选）传输到驾驶室的称重显示控制仪。驾驶室的称重显示控制仪配有触摸显示屏，显示超载与偏载信息和参数设置。 触摸显示屏的电子键盘可以输入集装箱箱号和集卡车号， “打印”按键可以驱动外置的票据打印机打印集装箱超载与偏载信息、箱号、车号、时间等。驾驶室的称重显示控制仪通过 通讯模块，将集装箱超载与偏载称重信息发送和储存在云服务器，称重显示控制仪具有安全报警输出功能， 当集装箱超载或偏载超过预先设定值时发出开关量的报警信号。
|
部件名称 |
型号规格 |
数量 |
安装部位 |
|
称重显示控制仪 |
WF-CB300 |
1 |
驾驶室
|
|
八芯通讯电缆 |
C1-8P-M12-M1C1-10 |
1 |
|
|
四芯通讯电缆 |
C1-4P-M12-M1C1-10 |
1 |
|
|
智能安全模块 |
WF-SAM100 |
1 |
|
|
单箱吊具IO模块转换盒 |
GK-JXH-C300 |
1 |
吊具
|
|
数字钮锁力传感器 |
TLS-x-T2k |
4 |
|
|
预制联络电缆 |
C01-12-M1F1-16 |
4 |
|
|
预制通讯电缆 |
C01-12-M1C1-20 |
1 |
大臂结构 |

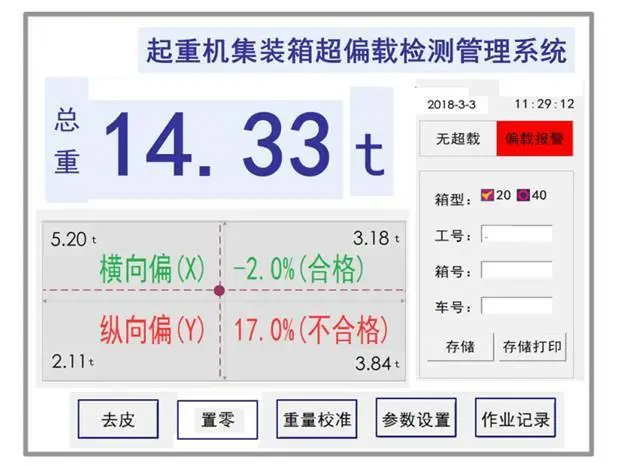

系统所采集的数据可以通过触摸显示屏显示。 触摸显示屏可以显示集装箱重量、四个箱角重量、重心位置、集装箱箱号、报警信号和设置报警等相关参数。显示范围为1t~99.99t，显示分度为0.01t。
集装箱箱号可以通过触摸显示屏的电子键盘人工输入，也可以接受用户通过 RS232接口或其他商定的接口提供的集装箱箱号数据，通讯协议另行商定。
集装箱称重
显示重量≤ 1%F.S，显示的重量为最少两个整数及两位小数(00.00), 显示包括以公斤显示该重量的选项可选计量单位，该显示值可以通过仪表接口输送给其他外接显示设备。满足客户 SOLAS-VGM 集装箱验证的要求。

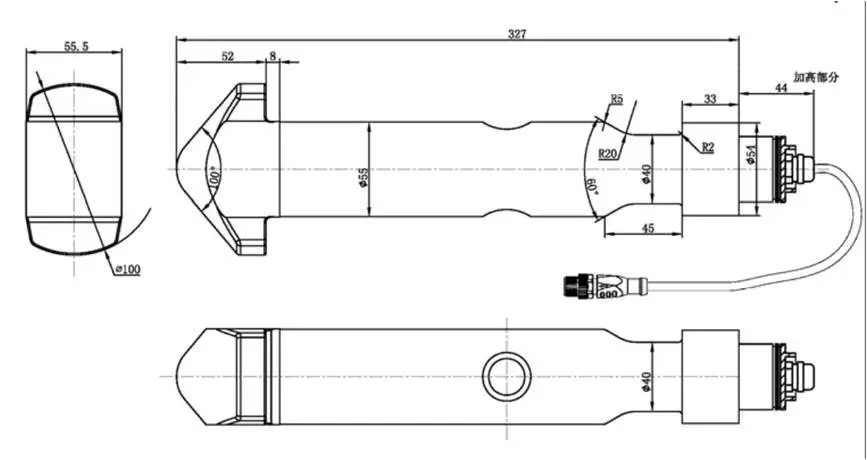

1、钮锁传感器尺寸应满足现场安全使用要求。
2、钮锁传感器更换后不需要现场调整和标定，即插即用，系统能自动读识钮锁传感器序列号，钮锁传感器能自动适应称重系统的正常运行。
3、防护等级 IP67，户外使用环境设计。
4、确保额定载荷下 20 万次或者 2 年的使用寿命（二者以先到为准）。
5、钮锁传感器极限载荷150%F.S,破坏载荷250%F.S或以上。
系统稳定性和可靠性
1、室内部件储存温度-20℃ ~70℃，正常工作环境温度 0℃ ~45℃。
2、室外部件储存温度和正常工作环境温度-20℃~70℃，适应港口盐雾气候的正常运行。
3、各部件和电缆通讯应具备强的抗干扰能力，确保在大功率变频设备运行时的正常工作。
安全报警
1、超载报警：吊具吊起集装箱超载时，安全模块发出集装箱超载开关量报警，超载报警阈值可以设置。
2、超限报警：吊具吊起集装箱超最大限制载荷时，安全模块发出集装箱超限开关量报警，超限报警阈值可以设置。
3、单箱偏载报警：吊具吊起集装箱偏载时，安全模块发出集装箱偏载开关量报警，偏载报警阈值可以设置。
4、安全报警是在驾驶室提供开关量信号，用户收到安全报警信号后应采取措施，确保正面吊和轮胎吊的安全使用。
