移动式治超系统_便携式地磅

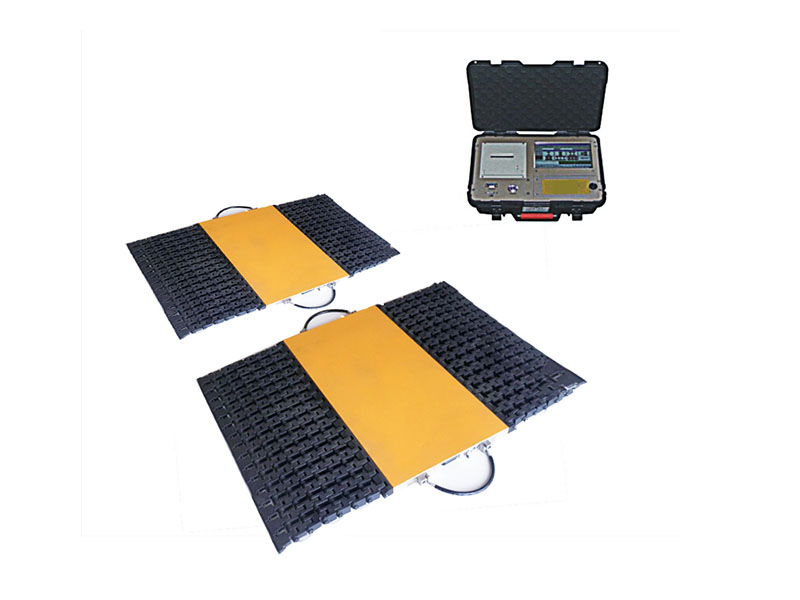

产品名称: 移动式治超系统_便携式地磅

产品型号:

便携式轴重仪属于最小的汽车衡之一,称重板只要20KG左右,一个人可轻松搬运,操作简单,携带方便,特别适合交警治超检测。具有高抗压能力,传感器密封激光焊接,具有很好的防水防潮等特点。采用高速微型色带打印机(非热敏打印机),可打印时间、日期、车号、票号、轴重、轴组重、总重、超限值及监测单位等数据。

产品介绍 技术参数 细节特点 视频

        核心技术:

                1、采用数字化多点无线传输,大大提高了系统的抗干扰能力,采用了世界先进的高速ARM处理平台,在数据采集和处理速度方面有了大大的提升,为系统动态测量精度提供了技术保障。
                2、采用真彩触摸技术,解决了按键操作繁琐,使用寿命短等问题,Windows CE 操作系统,使操作更为简单直观,人机界面更加人性化。
                3、采用便携式全密封汽车称重台,包括矩形框架组件、有提高抗压能力和压紧密封圈上边缘作用的加强板、有固定传力件和压紧密封圈下边缘作用的底板、加强板和底板之间是有规律镶嵌有传感器的承力板、加强板和底板之间还设有密封圈,用以围住四个侧面从而形成一个密闭的密封腔。
        创新点:
                1、采用Window CE 操作系统,SQL数据库;使操作更加人性化,仪表数据处理能力更加强大。
                2、使用7寸触摸式真彩屏幕,操作方便,简单,人机界面更人性化。
                3、通过ARM高速处理器,响应时间更快速,使用通用型的USB接口,存储数据多达1万条。
                4、采用全密封防水的汽车称重台,有效保证了系统在潮湿环境使用的长期稳定性和可靠性。


产品主要功能特点:
        • 称重量程: ① 轮重:≤20吨    ② 轴重:≤40吨    ③ 整车重:≤1000吨
        • 动态综合误差: ±3.0%( ≤5kg/h 匀速 )
        • 推荐行车速度: 3-5公里/小时
        • 产品重量: ① 称重台:27Kg (单个)   ② 仪表:9Kg
        • 产品尺寸: ① 称重台面尺寸:800×350×22mm     ② 仪表尺寸:430×335×170mm
        • 稳定可靠的无线传输距离:  ① 无障碍物:25米    ② 有障碍物:15米
        • 防水防尘等级:  ① 无线称重秤台IP67    ② 无线仪表IP65
        • 设备存放条件: ① 温度范围: -30~+80℃  ② 相对湿度:<90%RH


        • 两块秤台单独标定,具有10点修正,极大提高产品的精度。
        • 采用数字化无线传输,完全避免引线被压断现象,客户使用更加方便。采用超高载频的无线传输技术,大大提高了该系统的抗• 干扰能力,为系统的动态测量精度提供了技术保障。
        • 具有时间日期显示,车号票号输入,仪表和两称重台电池电量监测指示等。
        • 采用浮零技术和零点跟踪技术,彻底消除零点漂移。
        • 数字化的菜单操作,简单明了。
        • 仪表微型打印机,可打印时间、日期、车号、票号、轴重、轴组重、总重、超重值及监测单位等数据,可作为执法凭证。
        • 采用标准RS-232接口,方便与计算机联接。
        • 配交流充电器与车载充电器,内置高容量蓄电池,充电一次,可检测数百次。

量程范围

轮重:≤20
轴重:≤40
整车重:≤1000  (最大可累加20个轴)

静态综合精度

--- ---



动态综合精度

±3.0%FS

灵敏度

0.7±0.1mV/V



非线性

≤0.30%FS

重复性

≤0.05%FS



零点输出

600±200UV

输入阻抗

1000±10Ω



输入阻抗

1000±10Ω

工作温度范围

-20+60



温度补偿范围

-10+60

灵敏度温度影响

0.05%FS/10



零点温度影响

0.05%FS/10

绝缘电阻

1000MΩ (100VDC)



激励电压

912 DC

过载能力

120%



--- ---

--- ---



主要技术参数及性能

1、品牌型号:有线或无线便携式称重仪

2、静态精度:静态称重(III);±0.1~0.3%F.s ;蠕变:0.3%.F.S,迟滞:0.5%.F.s;

3、动态精度:OIML国际建议级 ±3%F.s ;非线性:0.5%.F.S,重复性:0.3%.F.s;

4、分度值:5、10、20kg等可调节;

5、最大称重量程:40000kg(单轴),总重不限;

6、最小秤量:20e(e为检定分度值);

7、最大安全载荷:安全超载能力:120%F.S    最大超载能力:150% F.s(F.s代表满量程)

8、使用环境:称重秤台-20~80℃;称重仪表:-20~40℃

9、工作电源:A、DC7.4V锂电池  B、 车载DC12V供电  C、AC220V供电方式;

10、引板:一体式橡胶引板;

11、★显示屏采用7寸全彩触摸式屏幕显示,可以使用触摸方式输入操作和无线鼠标方式操作

12、限制车速:≤5km/h 匀速/时;

13、统计分析软件,便于记录、统计、查询;数据库提供车型资料、政策法规、技术支持

14、打印单据内容:牌照、车货总质量、轴胎形式、限载值、超限值、时间等(具体打印内容依据客户的要求而定);

15、软件:具有4种称重软件(路政、交警、综合、轴组模式)且可以自由切换;

16、数据输出:RS232、USB两种数据接口;大容量内存器,可存储20万次检测数据:

17、传感器结构:采用数字传感器,温度补偿,可以在秤台温度变化较大时对温度产生的误差进行补偿,同时传感器采用双信号电路设计,在一个电路出现故障的同时,系统会自动切换到另外一个电路,提高现场设备的实用性,减少设备的故障率;

18、轴型表模式:  轴型表采用内部电子显示方式设定,彻底解决长期野外使用贴表式轴型表模糊不清以及操作不便的问题;

19、视频:支持即时视频联接、支持车牌自动识别系统、支持后台软件扩展(此功能为选配,可不包括在标准配置中);

20、打印机:采用针式节能高速打印机。可永久保存打印内容

21、无线传输距离:无障碍物35米,有障碍物20米

22、防水防尘等级:称重传感器IP68,称重仪表IP67

产品配置(单台设备配置)

序号

配置名称

单位

数量

备注

随机配件

1

加厚无边框称重传感器

2

整体式加厚、无边框;嵌入式传感器、坚固耐用。多层密封防护;传感器密封激光焊接,结构简单维修方便,防潮、防水效果好,确保雨天能正常检测,单块称板重32kg,体积900×500×39mm,引桥为橡胶引桥

2

称重仪表

1

1、采用7英寸全彩触摸式彩屏,也可使用无线鼠标操作,远程升级和排除故障,采用内部电子轴型表模式,无需使用外贴式轴型表,集成化程度较高;

2、触摸式设计,防尘,防水性能较高,杜绝键盘式防水防尘效果不佳缺点;

3

橡胶引板

4

整体式轮胎橡胶无故障结构连接引桥

4

车载电源线(12V

1

车载供电

5

打印纸

5

打印清单

6

打印色带

5

注:热敏打印机不配置

7

触摸笔

1

/

8

无线鼠标

1

鼠标操作

9

仪表充电器

1

/

10

传感器充电器

2

/

11

称重仪表背包

1

/

12

称重板包装箱

2



其它配件

1

说明书

1



2

保修卡

1



3

合格证

1



4

装箱单

1

主要功能特点



(1)、无线式称重台采用加厚、加宽、无边框式,整体式台面,表面釉光烤漆,采用加厚型六触点整体式传感器,没有任何机械螺钉连接和缝隙,防水、防尘性能极高,坚固、耐用,秤台尺寸不低于:900mm(长)×500mm(宽)×39mm(高) ,重量不大于32kg。




2)、采用整体式轮胎橡胶无故障结构设计引桥,引桥上镶嵌有车辆通行指示标,方便车辆准确的通过秤台中心轴线。

(3)、仪表采用无线手写平板仪表(采用内置天线)、7寸彩色触摸式屏幕显示,可以使用手写方式输入操作和无线鼠标方式以及触摸笔输入。无线仪表采用内置式天线设计,杜绝无线仪表容易损坏天线的缺陷,配置外接式USB,以及RS232数据接口,称重数据存储量不低于20万次,并且可以通过U盘将检测数据转移至电脑自动生成EXCEL文件,开机界面可以根据需要由用户自由更换,仪表需配置背带,方便野外工作携带,仪表箱尺寸不大于:218mm×192mm×55mm,采用嵌入式全铝仪表外壳,坚固耐用,完全防水防尘,并配置专业仪表背包。

4)、多种工作模式(交警、路政、综合执法)以及多种称重软件(2号令、八部委)可供选择。

5)、动、静态称重两用、性能稳定、具有高性能防水、防振、防腐等特点。

6)、4通道式设计可以适用于特性车的称量。

7)、可以在线对仪表进行远程升级,轴型表采用内部电子显示方式选择设定设定。

8)、可选配即时电脑连接操作,可以通过电脑和仪表连接直接操作,并可实现视频和车牌自动识别功能,如下电脑截图(此功能为选配,不包含在标准配置项):



        (9)多种供电方式:DC12V、AC220V、车载供电,适合长时间野外工作不间断续电。
