公路治超解决方案

源头治超称重检测系统

产品名称: 源头治超称重检测系统

产品型号:

超限超载运输严重危机公路及桥梁的寿命和安全,造成恶性交通事故频发,近年来国家对超限超载治理力度加大,但是超限运输屡禁不绝。本公司结合交通运输管理部门加强超限运输管理的需求,研发了一体化治超系统。

产品介绍 技术参数 细节特点 视频

系统主要由动静态称体、栏杆机、称重传感器、车牌识别摄像机、显示屏、称重工控机、后端管理软件等组成。该系统可自动引导超限车辆进入称重区域检测,系统可自动识别车牌号码并从系统中提取车辆信息判断超限率等信息。

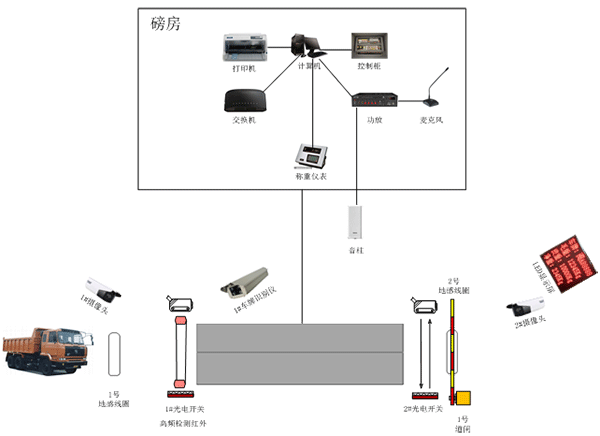

单台套超限精检系统设备布置图

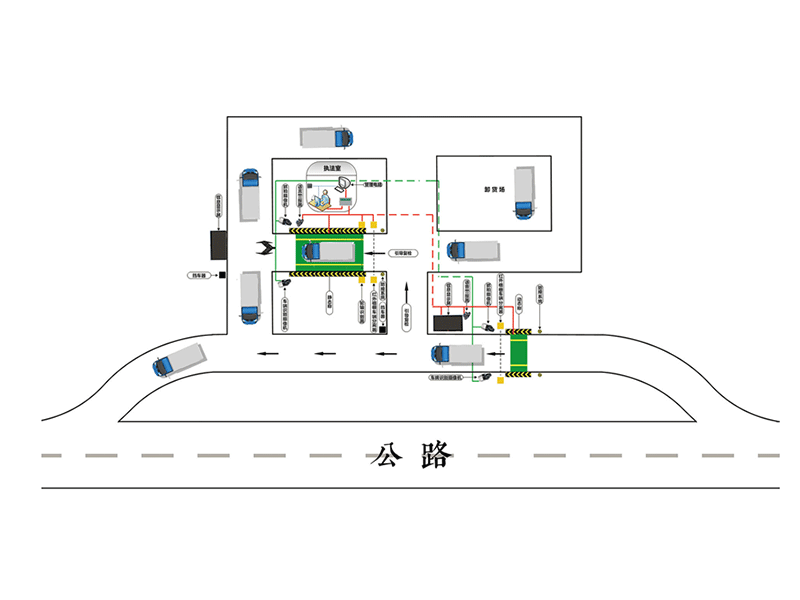

车辆智能称重系统工作流程

称重流程说明


1)车辆进入称重检测区,车牌识别系统自动完成车辆抓拍和车牌识别,称重系统完成对车货总重的检测。如无法识别车牌号,系统自动弹窗并提示人工手动输入。

2)系统自动调用车辆备案信息表,获取当前货运装载车辆轴数、限重、自重数值。

3)系统根据相关标准判断检测数据是否超限,对不超载的车辆保存称重数据上传中心,打印计量信息单,道闸自动打开放行,若超载则提示超载卸货,车辆倒回货场,卸货后复称,直到不超载为止,否则无法打印计量信息单。

4)完成车辆的检测,并依托网络将检测信息传输至县联网治超管理系统检

测数据库。


1. 车牌识别仪

主要特性

Ø 支持同步闪光灯输出,最多可支持3路闪光灯同步输出,支持频闪;

Ø 支持智能识别功能;

Ø 内置车牌识别功能;

Ø 内置车身颜色识别功能;

Ø RS-485功能;

Ø 视频和抓拍图片独立配置字符叠加功能;

Ø 本地视频预览,BNC信号输出,方便调试;

Ø 支持SD/SDHC本地图片存储检索、自动覆盖、自动上传;

Ø 超强的网络功能,支持多种图片上传方式(FTP、海康SDK布防等);

Ø 支持硬件看门狗;

Ø 支持配置文件导入导出;

2) 技术参数

项 目

规 格

传感器类型

采用1/3英寸300万像素彩色逐行扫描CCD 高清智能摄像机;

分辨率

分辨率1360(W)×1024(H);

摄像机参数配置功能

曝光速度、AGC控制、白平衡方式控制等;

H.264

支持H.264 码流输出;

输出图片格式

JPEG;

接口

1 个10M/100M 自适应RJ45 接口;1 个RS-485 半双工接口;

触发输入

4路;

触发输出

3路;

补光控制

支持闪光灯或LED频闪灯同步补光;

车牌识别准确率

≥95%;



 高清网络摄像机

 主要特性

Ø 最高分辨率可达200万像素1920×1080,可最大输出1920×1080@30fps实时图像

Ø 逐行扫描CMOS,捕捉运动图像无锯齿

Ø 采用ROI、SVC等视频压缩技术,压缩比高,且处理非常灵活,超低延时,超低码率

Ø 支持数字宽动态,3D数字降噪功能

Ø 支持最大128G Micro SD/SDXC卡本地存储

Ø ICR红外滤片式自动切换,实现真正的日夜监控

Ø 本地模拟输出,方便安装调节

Ø 支持三码流,支持手机监控

Ø 具有多种白平衡模式,适合各种场景需求

Ø 支持背光补偿,自动电子快门功能,自动光圈,慢快门,走廊模式,适应不同监控环境

Ø 支持越界侦测,区域入侵侦测,音频异常侦测,虚焦侦测,移动侦测,动态分析等多种报警功能

Ø 功能齐全:匿名访问,IP地址过滤,心跳,镜像,PTZ控制,报警,一键恢复等

Ø 支持国标28181协议

4) 系统中的应用

系统配备两台摄像头,分别用于地磅称重车辆抓拍和道路实时录像监控,摄像头和系统软件同步影象,即在摄像头监控范围内的车辆过衡情况,系统软件可以实时观察到,当车辆上衡稳定后,系统自动称重、瞬间拍下车辆过磅照片和称重记录同时保存,日后调用记录查询的同时把当时称重的图片一并调用。方便管理人员对称重车辆的审核和监督。

 NVR网络硬盘录像机

功能特性

可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商的网络摄像机;

最大支持600万像素高清网络视频的预览、存储与回放;

支持IPC集中管理,包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能;

支持HDMI与VGA同源输出,输出分辨率高均可达1920x1080;

全新的UI操作界面,支持一键开启录像功能;

支持冗余录像和假日录像;

支持海康SMART IPC越界、进入区域、离开区域、区域入侵、徘徊、人员聚焦、快速移动、非法停车、物品遗留、物品拿取、人脸、车牌、音频输入异常、声强突变、虚焦以及场景变更等多种智能侦测接入与联动;

支持智能搜索、回放及备份功能,有效提高录像检索与回放效率;

支持即时回放功能,在预览画面下对指定通道的当前录像进行回放,并且不影响其他通道预览;

支持大16路4CIF实时同步回放和多路同步倒放;

支持标签定义、查询、回放录像文件;

支持重要录像文件加锁保护功能;

支持硬盘配额和硬盘盘组存储模式,可对不同通道分配不同的录像保存容量或周期;

支持4个SATA接口;

双千兆网卡,支持网络容错以及双网络IP设定等应用;

支持远程零通道预览,使用1路零通道编码视频,预览多通道分割的视频画面,充分获取监控图像信息的同时节省网络传输带宽;

支持网络检测(网络流量监控、网络抓包、网络资源统计)功能;

支持海康威视DDNS域名解析系统和萤石云服务,实现快速上网配置。

视音频输入网络视频输入8路网络视频接入带宽80Mbps视音频输出HDMI输出1路,分辨率:1024x768/60Hz,1280x720/60Hz,

1280x1024/60Hz,1600×1200/60Hz,1920x1080/60HzVGA输出1路,分辨率:1024x768/60Hz,1280x720/60Hz,

1280x1024/60Hz,1600×1200/60Hz,1920x1080/60Hz音频输出1个,RCA接口(线性电平,阻抗:1kΩ),对应VGA口。视音频编解码参数录像分辨率6MP/5MP/3MP/1080p/UXGA/720p/VGA/

4CIF/DCIF/2CIF/CIF/QCIF同步回放8路录像管理录像/抓图模式手动录像、定时录像、事件录像、移动侦测录像、报警录像、动测或报警录像、动测且报警录像回放模式即时回放、常规回放、事件回放、标签回放、智能回放、外部文件回放 备份模式常规备份、事件备份、录像剪辑备份硬盘驱动器类型4个SATA接口大容量每个接口支持容量大6TB的硬盘外部接口语音对讲输入1个,RCA接口(电平:2.0Vp-p,阻抗:1kΩ)网络接口2个,RJ45 10M/100M/1000M自适应以太网口串行接口1个,标准RS-485串行接口(预留);

1个,标准RS-232串行接口USB接口2个USB2.0,1个USB3.0报警输入16路报警输出4路网络管理网络协议IPv6、UPnP(即插即用)、NTP(网络校时)、SADP(自动搜索IP地址)、PPPoE(拨号上网)、DHCP(自动获取IP地址)等其他电源AC 220V功耗(不含硬盘)≤20W工作温度-10℃--+55℃工作湿度10%--90%机箱19英寸标准1.5U机箱尺寸445mm(宽)×390mm(深)×70mm(高)重量(不含硬盘)≤4Kg

类型 : 嵌入式 ;

重量 : ≤4kg ;

尺寸 : 445MM(宽)×390MM(深)×70MM(高) ;

 工业控制主机

CPU:3.0G  内存:4G DDR3

硬盘:SATA 120G

Windows系统,低功耗主板

 轮轴识别器




产品介绍:整车轮轴识别器是一种用于公路整车衡轴数识别的一成套小系统,包括专用轴识别传感器和计轴器两部分,可以直接提供车辆准确的轴数数据给称重软件或仪表。


产品结构特点:
LZB(150)-15t产品是一种车辆轴数识别传感器,配套高速公路整车计重秤台,安装于秤台上下秤两端。采用整块特殊钢板作弹性体,当车轮经过称重台有效台面时,粘贴在板上应变区的应变片感受动态应变,进而由其组成的惠斯通电桥产生与车轮载重成比例的电信号。

1.安装简单,维护方便。

2.传感器为一整板,无其它机械连接,长期稳定性好。

3.抗横向冲击力性能好,过载能力强。

4.动态响应频率高。

 红外光栅(车辆收尾识别器)


2材质:不锈钢外壳
产品概述

2警戒距离:10M

2最大距离:60M

2外形长度:690MM

2工作电源:DC12V;85MA/对

2触警条件:同时阻断相邻两光束报警

2产品特点:防雷/防拆/阻燃/抗各类电磁干扰

2使用环境:温度-25~+55℃;湿度≤95%

2报警输出方式:继电器常开常闭

2报警触发时间:≥40MS

2报警输出时间:≥1S

 地感车检器


环形线圈式车辆检测器(又称为地感,多为埋设式检测系统)
产品概述

环形线圈检测器是传统的交通检测器,是目前世界上用量最大的一种检测设备。车辆通过埋设在路面下的环形线圈,引起线圈磁场的变化,检测器据此计算出车辆的流量、速度、时间占有率和长度等交通参数,并上传给中央控制系统,以满足交通控制系统的需要。

8) 技术参数

交流电压:~ 220V 50Hz,直流电压:12V

功耗:小于3W

工作环境温度:-40℃ ~ +70℃,存贮温度:-40℃ ~ +85℃,相对湿度:最大95%

工作频率:50KHz ~ 250KHz

灵敏度:四档调节(见面板)

反应时间:100mS

继电器:250V AC/3A

掉电时处理器返回时间:近似2S

防护等级:IP30

 网络防雷器

保护对象:网络信号、电源

电源保护:MAX260V(适用于12V-220V)

电压:470V

电源放电电流:10KA

相应时间:小于10ns

网络信号保护:100

工作电压:5V

限制电压:7.8V

保护管脚:8芯

传输速率:1000Mbps

接口形式:RJ-45

工作温度:负40摄氏度-85摄氏度

工作湿度范围:30%-90%

单相电源防雷箱

产品应用

安装在单相交流电源线路上,用于电源线路防雷及抗浪涌保护。

环境要求

温度:-40摄氏度~80摄氏度;

湿度:小于等于90%

非易燃易爆环境

不受光照、雨水等侵袭

无人值守重称系统设置监控系统以防止舞弊行为。监控系统可独立在称重系统之外,也可与称重管理软件结合在一起;视频采集监控系统要求:在每台秤旁安装2路摄像监控系统,一路安装在秤前方,监视车辆的前方(车头部分)情况;一路安装在秤后面,监视车辆后面(车尾部分)情况;如果有需要在车地磅中部再安装一路摄像头用于监视车箱内部的物料装车情况;3路监视信号除了进入监视器(集中显示)进行实时监控以外,还将信号送入计算机,以便车过磅时进行图像抓拍,并将图像保存在数据库服务器中,在相关部门进行称重数据查询时也能查看到对应的抓拍图片。

摄像抓拍功能,采集的图像可以根据数据筛选查看,一目了然。
